Cadence Virtuoso 617 小白入门操作指北

    本文是Cadence Virtuoso 6.1.7软件的入门使用教程，适合Cadence软件的初学者，初学者可以跟随本教程初步熟悉原理图创建、仿真、以及版图绘制等过程。下面开始介绍Cadence入门操作：

启动virtuoso6.1.7

    首先打开Terminal，进入到工作目录，输入命令 icfb 启动virtuoso

    注意：启动 Cadence Virtuoso 时在自己工作目录中完成，并且添加好需要使用的工艺库，下次启动需要在相同的目录下启动，否则无法打开此前添加的库。

    启动后出现以下窗口

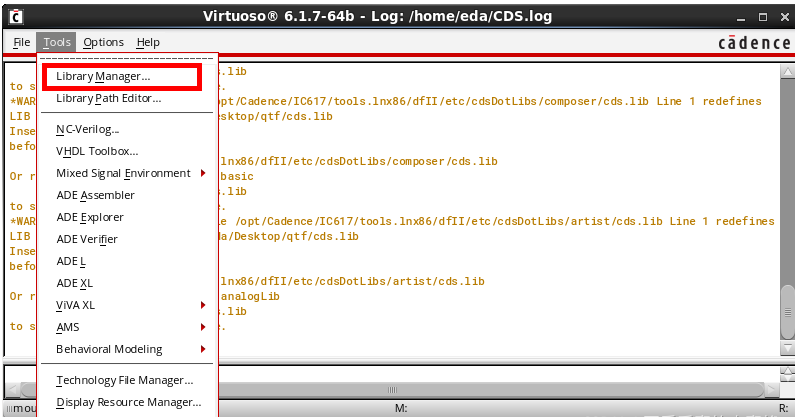

    点击Tools -> Library Manager

    出现如下窗口

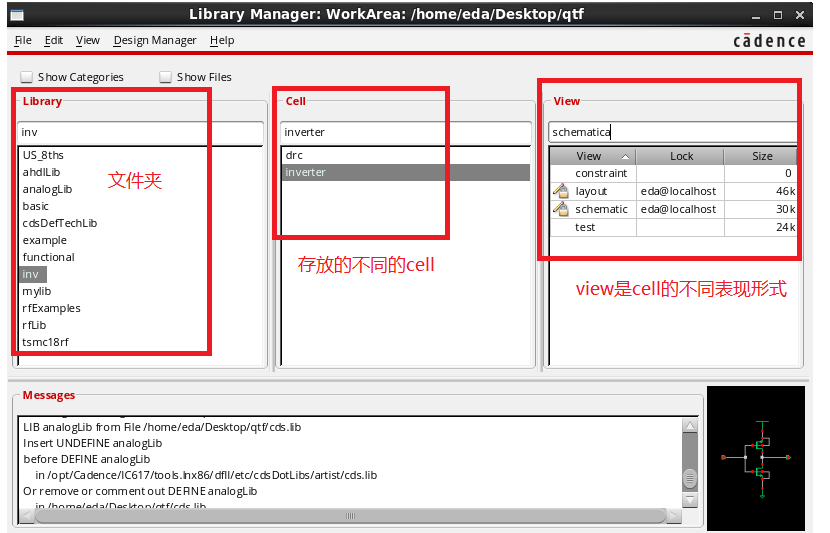

  养成良好的文件管理习惯可以大大提高工作效率，一般来说每个工程都应该建立一个 Library，每个 Library 里可以存放多个 Cell，View是 cell 的不同表现形式。如上图， inverter是一个 Cell，View里面可以包含 原理图模型（schematic）、版图模型（layout）、符号模型（symbol） 等等。

Schematic Editor

1、创建一个新的library

点击File->New->Library新建一个Library

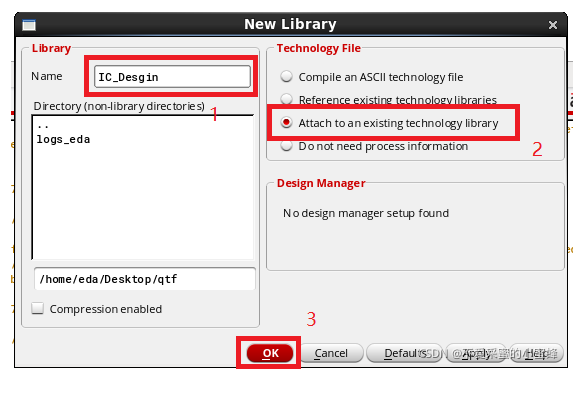

  选择合适的目录，输入Library名称，右侧询问是否需要链接techfile，勾选 Attach an existing technology library。如果不需要画版图可以选择 Do not need process information，点击OK出现下面的窗口：

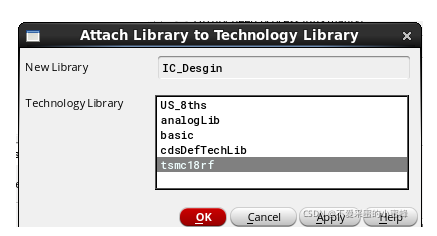

  这里我选择的是tsmc18rf工艺库，到此新的Library就建好了。

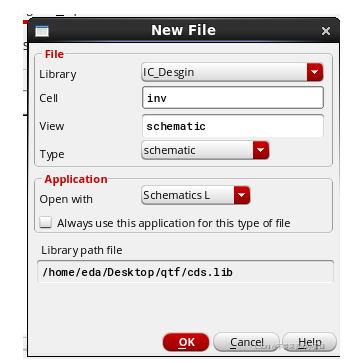

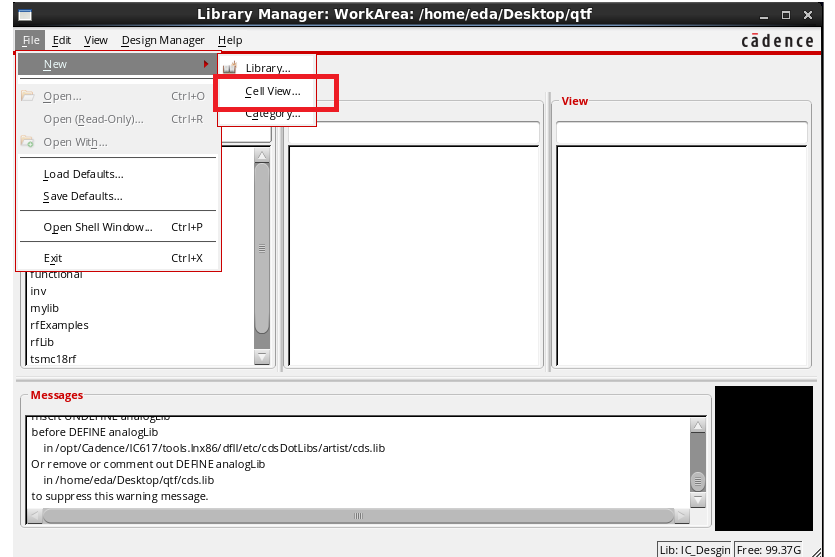

  点击 File -> New -> Cell View 创建一个cell

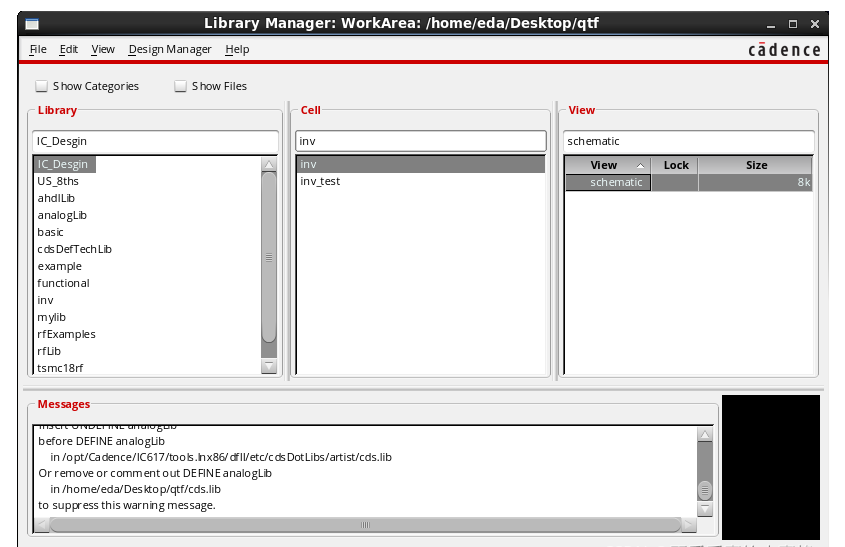

   同样的我们可以创建一个inv_test用于搭建测试电路

  打开inv里面的schematic，进入Schematic Editor界面就可以开始画原理图了

2、画原理图

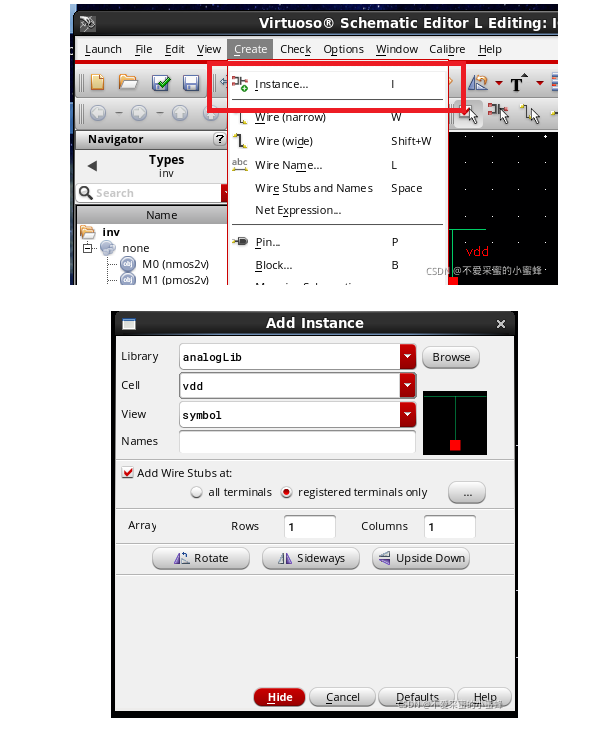

  下面开始画inverter原理图，我们可以点击上方菜单栏 Create->Isntance 添加元件，或是使用 快捷键i（推荐使用快捷键）

  在这个窗口找到需要的元件，点击Hide隐藏窗口并放置元器件，放置结束按Esc取消命令。摆放好元件后，使用 快捷键w 连线

注意

切记！！使用快捷键后需要按 Esc 退出当前快捷方式，否则快捷方式一直存在

通常情况pmos管b极接电源，nmos管b极接地

  然后单击元器件，按 q 键弹出元器件的属性对话框

元器件的选择以及属性设置如下：

  mos管：笔者使用的是 tsmc 18rf 的库，元件名为 pmos2v 和 nmos2v

  vdc：在 analoglib 库里面，DC voltage 设置为1.8（点击元件使用 快捷键q 设置属性）

  vpulse：在 analoglib库 里面，vpulse 设置如下：

     * Voltage 1： 0 --------------------------------------低电位

     * Voltage 2 ： 1.8 -----------------------------------高电位

     * Period ： 2n ----------------------------------------方波的周期

     * Delay time ：1n -----------------------------------延时时间

     * Rise time ：1p -------------------------------------上升时间

     * Fall time ： 1p -------------------------------------下降时间

     * Pulse width：1n -----------------------------------脉冲宽度

  gnd：在analoglib 库里面

  vdd：在analoglib 库里面

参数设置完后按 x键 检查并保存，到此原理图就画完了
