华为ap+ac某企业的ap+ac无线网络组建

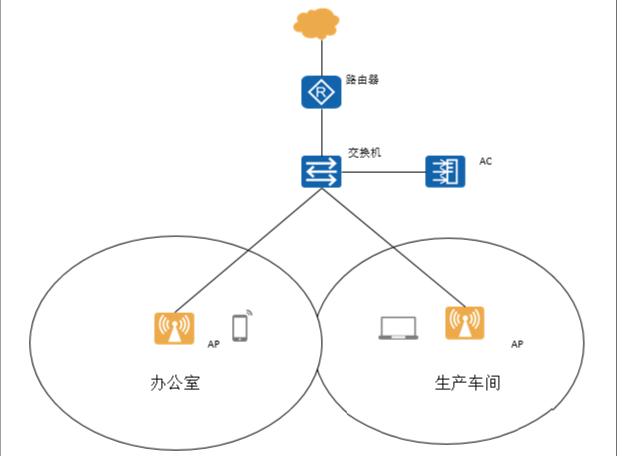

华为物理设备连接后，在AC上开始配置，这种组网方式所有的配置在AC上配置即可
在此之前，我们首先要做这些操作，能让AP正确的获取到管理vlan的地址。
#
sysname AC
#
vlan batch 10 20 //创建vlan10 20
#
dhcp enable //开启dhcp服务
#
ip pool vlan20 //创建名为“vlan20”的地址池，用作业务vlan（即无线设备获取到的上网地址）
gateway-list 192.168.20.254
network 192.168.20.0 mask 255.255.255.0
lease unlimited
dns-list 114.114.114.114 8.8.8.8
#
ip pool vlan10 //创建名为“vlan10”的地址池，用作管理vlan（AP设备自身的IP地址）
gateway-list 192.168.10.254
network 192.168.10.0 mask 255.255.255.0
lease unlimited
dns-list 114.114.114.114 8.8.8.8
#
interface Vlanif10 //管理vlan的地址池
ip address 192.168.10.254 255.255.255.0
dhcp select global //获取地址的方式是全局获取
#
interface Vlanif20//业务vlan的地址池
ip address 192.168.20.254 255.255.255.0
dhcp select global
#
interface GigabitEthernet0/0/1
//这里为啥要设置PVID呢？因为AP不能识别tag标签，就像路由器和PC一样，需要端口剥离标签来识别
//事实上，此处的端口也可以设置为ACCESS类型
port link-type trunk
port trunk pvid vlan 10
undo port trunk allow-pass vlan 1
port trunk allow-pass vlan 10
#
undo info-center enable //关闭烦人的信息提示
#
capwap source interface vlanif10 //选择源接口地址
一：新建AP组，域管理模板，组里调用域管理模板
1：创建AP组，方便后面其他AP加入此组，统一配置。
[AC] wlan
[AC-wlan-view] ap-group name HYDQ //创建组名为HYDQ的AP组
[AC-wlan-ap-group-ap-group1] quit
2：创建域管理模板，国家代码CN
[AC-wlan-view] regulatory-domain-profile name domain1 //创建姓名为domain1的模板
[AC-wlan-regulate-domain-domain1] country-code cn
3：进入新创建的AP组，调用刚才创建的模板。
[AC-wlan-view] ap-group name HYDQ
[AC-wlan-ap-group-ap-group1] regulatory-domain-profile domain1 //新创建的HYDQ的组调用新建的domain1域控模板
二：设置AP上线，方式是MAC地址上线
1：AP上线，将此AP加入新建的AP组（HYDQ）[
AC] wlan
[AC-wlan-view] ap auth-mode mac-auth //AP上线的方式是mac认证
[AC-wlan-view] ap-id 0 ap-mac 60de-4476-e360
[AC-wlan-ap-0] ap-name area_1 //这个AP的区域命名为are_1
Warning: This operation may cause AP reset. Continue? [Y/N]:y
[AC-wlan-ap-0] ap-group HYDQ //将此AP加入组HYDQ
到这里后，AP已经上线了，可以通过命令，display ap all 查看，如果出现的列表里，状态为：nor 即正常
三，配置AC的源接口
[AC] capwap source interface vlanif 10
四，配置WLAN业务参数
1:创建安全模板（包含认证方式和密码）
[AC-wlan-view] security-profile name A
[AC-wlan-sec-prof-wlan-security] security wpa2 psk pass-phrase a1234567 aes//a1234567是密码
[AC-wlan-sec-prof-wlan-security] quit
2:创建SSID模板，并配置SSID的名称为“HYDQ-OFFICE ”
[AC-wlan-view] ssid-profile name B
[AC-wlan-ssid-prof-wlan-ssid] ssid HYDQ-OFFICE //上线后的AP 的WiFi名称
[AC-wlan-ssid-prof-wlan-ssid] quit
3：创建VAP模板，配置业务数据转发模式，业务vlan，并且引用安全模板和SSID模板
[AC-wlan-view] vap-profile name C//创建VAP模板，“C”
[AC-wlan-vap-prof-wlan-vap] forward-mode tunnel//设置转发模式为隧道转发
[AC-wlan-vap-prof-wlan-vap] service-vlan vlan-id 20 //这里的业务VLAN会觉得手机或者SAT工作站的IP地址取决于哪个VLAN
[AC-wlan-vap-prof-wlan-vap] security-profile A//调用安全模板
[AC-wlan-vap-prof-wlan-vap] ssid-profile B//调用SSID模板
[AC-wlan-vap-prof-wlan-vap] quit
4：让AP组引用VAP模板
[AC-wlan-view] ap-group HYDQ
[AC-wlan-ap-group-ap-group1] vap-profile C wlan 1 radio 0 //0为2.4Ghz射频
[AC-wlan-ap-group-ap-group1] vap-profile C wlan 1 radio 1 //1为5Ghz射频
[AC-wlan-ap-group-ap-group1] quit
截至此时，AP已经配置完毕可以正常连接，工作站和手机搜到的名称为：HYDQ-OFFICE，密码是a1234567
五，关闭AP射频0和1的信道功率自动调优功能，并配置AP射频的信道和功率
[AC-wlan-view] ap-id 0
[AC-wlan-ap-0] radio 0
[AC-wlan-radio-0/0] calibrate auto-channel-select disable
[AC-wlan-radio-0/0] calibrate auto-txpower-select disable
[AC-wlan-radio-0/0] channel 20mhz 6
Warning: This action may cause service interruption. Continue?[Y/N]y
[AC-wlan-radio-0/0] eirp 127
[AC-wlan-radio-0/0] quit
[AC-wlan-ap-0] radio 1
[AC-wlan-radio-0/1] calibrate auto-channel-select disable
[AC-wlan-radio-0/1] calibrate auto-txpower-select disable
[AC-wlan-radio-0/1] channel 20mhz 149
Warning: This action may cause service interruption. Continue?[Y/N]y
[AC-wlan-radio-0/1] eirp 127
[AC-wlan-radio-0/1] quit
[AC-wlan-ap-0] quit
